データバケットは、「データバケットとは？」の画面の［利用開始］ボタンをクリックするか、データバケット一覧画面の［追加］ボタンをクリックして、表示される案内に沿って操作するだけで簡単に作れます。

以下は、データバケットを作るときの大まかな流れです。

1. データバケット作成
   データバケットの種類を選択して、名前を設定します。
2. GCPサービスアカウント設定（セルフサービスプランのみ）
   データバケットで使用するGCPサービスアカウントを設定します。
3. エントリーポイント設定
   デバイスがデータバケットへデータを送るときの送り先の設定をします。
4. プロセス設定
   データバケットが受け取ったデータをどう処理するかを設定します。
5. ストレージ設定
   データバケットが受け取って処理したデータをどう保存するかを設定します。
6. 入力内容の確認
   これまでの設定内容を確認します。

それぞれについて、以降で詳しく解説します。

初めてデータバケットを作成する場合は、「データバケットとは？」の画面の［利用開始］ボタンをクリックします。

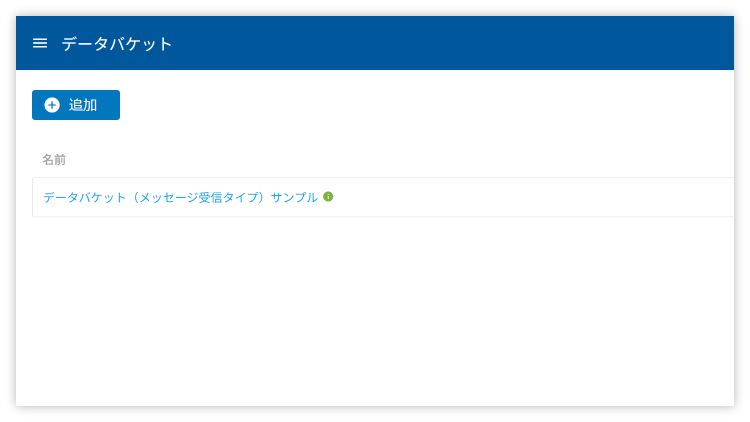

データバケットがひとつ以上ある場合は、、データバケットの一覧画面左上の［追加］ボタンをクリックします。

info_outlineライセンス不足の場合は、その旨のメッセージが表示されます（管理者の場合は、ライセンス購入画面を表示）。メッセージが表示された場合は、組織の管理者に問い合わせてください（管理者の場合は、ラインセンスを購入してください）。

続いて、データバケットのタイプを選択して、「次へ」ボタンをクリックします。

タイプは、以下の説明を参考にして選択してください。

タイプ	説明
メッセージ受信タイプ	デバイスから加速度・温度・湿度などの比較的小さなデータ（「メッセージ」）を受け取り、BigQueryのテーブルにデータを保存します。
ファイル受信タイプ	デバイスから画像ファイルや音声ファイルなどのファイル形式のデータを受け取り、Google Cloud Storageにファイルを保存します。 ログ（ファイル名や保存日時など）を保存できます（オプション）。 ファイルの保存を契機に、フローデザイナーのフローを実行します（オプション）。

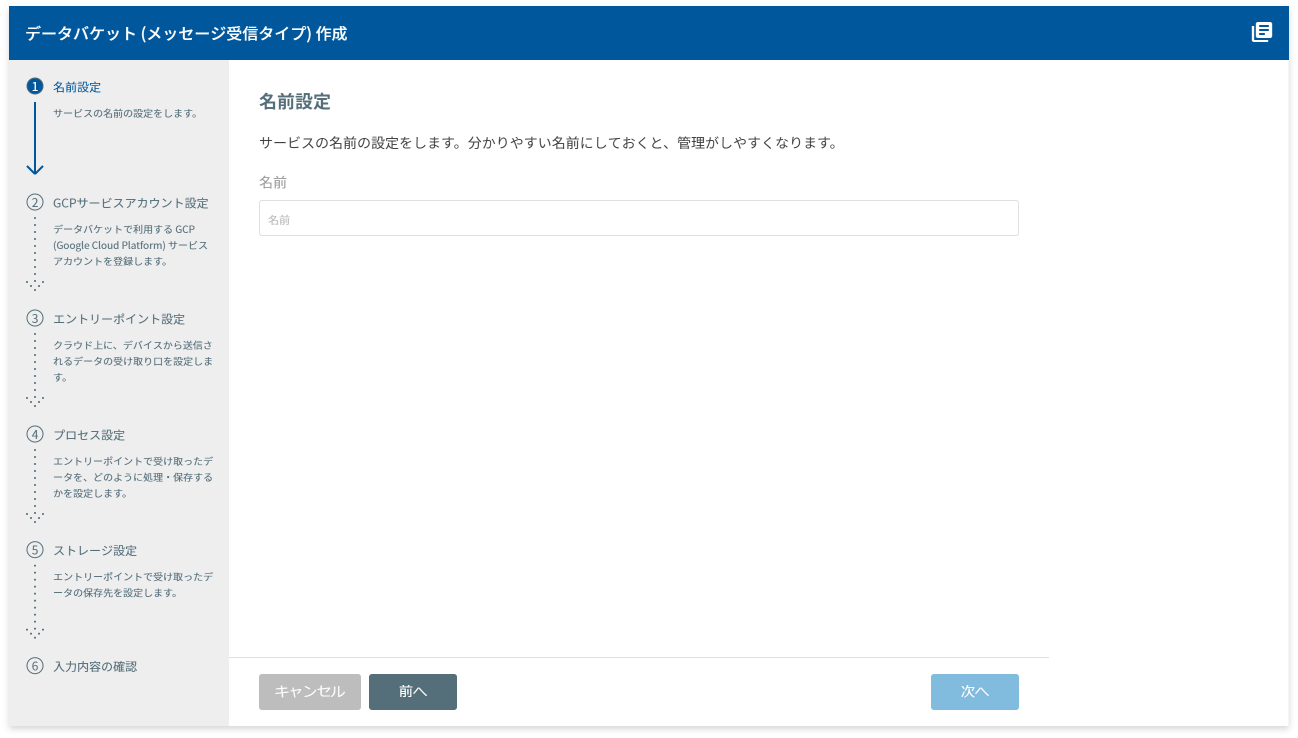

データバケットに付ける名前は、わかりやすい名前をつけておくと、管理しやすくなります。

設定が完了したら、「次へ」ボタンをクリックします。

info_outlineこのステップはセルフサービスプランの場合のみです。

ここでは、GCPサービスアカウントの選択とGCPのサービスを利用するためのAPIを有効にします。

GCPサービスアカウント選択

データバケットは、お客さまのGCPプロジェクトに、BLOCKSが環境を自動で構築し運用します。BLOCKSからGCPプロジェクトを操作するためには、そのプロジェクトに対してオーナー権限を持つGCPサービスアカウントが必要です。

ここでは、GCPプロジェクトに対してオーナー権限を持つGCPサービスアカウントを選択してください。

info_outlineGCPサービスアカウントの作成については、基本操作ガイドの「Google Cloud Platformのサービスアカウントキーを作成する」を参考にしてください。このページの作成例では、編集権限を指定していますが、その部分でオーナー権限を指定してください。

APIの有効化

［loop確認］ボタンの前にチェックマーク（check_circle）が付いていないAPIがある場合は、以下の操作を行います。

1. ［APIをまとめて有効化する］ボタンをクリックします。
2. 別タブにGCPコンソールの画面が開きます。
3. GCPコンソール画面内の［続行］ボタンをクリックします。
4. 「APIは有効になっています」というメッセージが表示されたら、GCPコンソールの画面を閉じて、BLOCKSの画面に戻ります。

上記操作が終わったら、check_circleが付いていないAPIの［loop確認］ボタンをクリックします。［loop確認］ボタンの前にcheck_circleが付くことを確認してください。この操作をcheck_circleが付いていないすべてのAPIに対して繰り返してください。

もし、check_circleが付かない場合は、しばらく時間をおいてから［loop確認］ボタンをクリックしてください。状況によっては、すぐにはcheck_circleが付かない場合もあります。その場合は、 check_circleが付くまで、以下の操作を繰り返してください。

1. しばらく時間をおく
2. ［loop確認］ボタンをクリックする

warningが表示される原因としては、以下のことが考えられます。

• サービスアカウントの役割が「オーナー」となっていない。

  GCPコンソールopen_in_newメニュー（GCPコンソール左上のmenu）の「IAMと管理」をクリックし、「IAM」で確認します。もし、役割が「オーナー」となっていない場合は、「オーナー」を選択します。

• 対象となるGCPプロジェクトの課金が有効になっていない。

  GCPコンソールopen_in_newメニュー（GCPコンソール左上のmenu）の「お支払い」で確認します。もし、課金が有効になっていない場合は、課金を有効にします。

設定が完了したら、「次へ」ボタンをクリックします。

ここでは、エントリーポイントURLの設定を行います。

エントリーポイントとは、デバイスがデータバケットへデータを送るときの送り先（データを受け取って処理する部分の受け取り口）のことです。エントリーポイントは、URLで示されます。デバイスは、このエントリーポイントURLにHTTPのPOSTメソッドでデータを送ります。

エントリーポイントURLは、以下のように形式が決まっています。一部のみ自由に設定することができます。

https://magellan-iot-<*****>-dot-<プロジェクトID>.appspot.com

項目	説明
<*****>	このデータバケットのエントリーポイントを特定するための文字列です。自由に設定できます。デフォルトの値は、ランダムな16進数文字列です。 使用できる文字は、英小文字（a〜z）、数字(0〜9)およびハイフン(-)です。 末尾の文字は、数字か英小文字でなければなりません。 文字数は、プロジェクトIDの長さによって変わり、15文字から27文字までです。 1つのGCPプロジェクトで、複数のデータバケットを作成する場合は、文字列が重複しないように設定してください。
<プロジェクトID>	GCPプロジェクト のプロジェクトIDが自動で設定されます。変更できません。

設定が完了したら、「次へ」ボタンをクリックします。

ここでは、プロセスに関するオプション設定を行います。

プロセスとは、エントリーポイントで受け取ったデータを処理する部分のことです。

オプション設定では、Google Compute EngineやGoogle Kubernetes Engineに関する設定を行います。

設定項目	説明
マシンタイプ	使用する仮想マシンの種類を選択します。 n1-standard-1 (1仮想CPU、3.75 GBメモリ) g1-small (0.5仮想CPU、1.70 GBメモリ) デフォルト値は、n1-standard-1です。 MAGELLAN BLOCKSの料金とは別に、Google Compute Engineのマシンタイプごとの料金open_in_newが適用されます。
起動VMの数	起動する仮想マシンの数（ノード）を指定します。 起動VM数が5までは無料です。6以上になると、MAGELLAN BLOCKSの料金とは別にGCPの課金対象となり、Google Kubernetes Engineの料金open_in_newが適用されます。
VM 1台あたりのコンテナ数	仮想マシン1台あたり、エントリーポイントで受け取ったデータを処理するBLOCKSのアプリケーション（コンテナ）の数を指定します。 指定できるコンテナ数は、1から10までです。

info_outline「起動VMの数」と「VM 1台あたりのコンテナ数」は、データバケット作成後の詳細画面から変更可能です。

設定が完了したら、「次へ」ボタンをクリックします。

ここでは、ストレージに関する設定を行います。

ストレージとは、デバイスから送られてくるデータの保存先です。ストレージでは、データの種類ごとに、データを分けて保存できます。

データの種類は、メッセージタイプで識別します。メッセージタイプは、デバイスが送るデータの種類を示す識別子であり、ストレージの保存先を示す識別子です。識別子は、半角英数字とアンダースコア（_）で構成されます（例：location_message）。

データバケットへデータを送るデバイスは、データバケットへ送るデータに、このメッセージタイプを含めなければなりません。データバケットは、この「メッセージタイプ」を元に、送られてきたデータをストレージのどこにデータを保存するかを決定します。

ここでは、送られてくるデータと保存先に関する情報を設定をします。この設定では、送られてくるデータと保存先に関する情報の追加、編集、削除ができます。

• 追加する場合は、「保存先を追加する」リンクをクリックします。
• 編集する場合は、保存先一覧から編集したい情報の編集欄のアイコンをクリックします。
• 削除する場合は、保存先一覧から削除したい情報の削除欄のアイコンをクリックします。

info_outline現バージョンでサポートするストレージは、BigQueryのみです。このため、データの保存先に関する情報の設定は、BigQueryのテーブルに関する情報です。

BigQueryストレージで、追加・編集する情報は、次のとおりです。

項目	説明
メッセージタイプ	保存するデータのメッセージタイプを設定します。 識別子は、半角英数字とアンダースコア（_）で構成します（例：location_message）。 ここで設定したメッセージタイプのデータが以下で設定するBigQueryのテーブルに保存されます。
データセット	データを保存するBigQueryのデータセットIDを設定します。
テーブル	データを保存するBigQueryのテーブル名を設定します。
スキーマ	テーブルのスキーマを設定します。
テーブル分割	データ保存先のテーブルを日ごとや月ごとに分割する設定をします。 テーブルを分割する場合は、「テーブル分割に使用する時間（フィールド）」も設定します。

テーブル分割補足

「テーブル分割に使用する時間（フィールド）」には、スキーマ中のデータ型がTIMESTAMPのフィールドと、「データバケットに送られた時間を使用する」が選択候補と列挙されています。「データバケットに送られた時間を使用する」を選択すると、データバケットがデータを受け取った時間をテーブル分割に使用します。

日ごとや月ごとにテーブルを分割するとテーブル名にはサフィックス（テーブル名の末尾に追加する文字列）がつきます。日ごと、月ごとにつくサフィックスの仕様は、次のとおりです。

• 日ごと: _%Y%m%d
• 月ごと: _%Y%m01

%Y、%m、%dは、「テーブル分割に使用する時間（フィールド）」が示す時間情報に応じて、それぞれ年（西暦4桁）、月（2桁）、日（2桁）に置き換わります。例えば、テーブル名がsampleで、日ごとのテーブル分割を選択した場合、sample_20160905、sample_20160906などのようにテーブルが分割されます。

設定が完了したら、「次へ」ボタンをクリックします。

ここでは、これまで設定した内容が確認できます。

設定内容に間違いがないかを確認して、もし間違いがあれば「前へ」ボタンをクリックして、間違いを修正する設定画面まで戻ります。設定に間違いがなければ、「完了」ボタンをクリックします。

info_outlineデータバケットの作成には、しばらく時間がかかります。データバケットの作成が完了すると、データバケットの詳細画面に切り替わります。

収集するデータは、次の2種類のデータとします。

データの種類	データの内容
メッセージ	メッセージを送信する日時: UNIX時間形式の日時 メッセージを送信するデバイス名:文字列 メッセージ:文字列
温度	温度を送信する日時: UNIX時間形式の日時 温度を送信するデバイス名:文字列 温度:数値

これらのデータを保存するストレージの設定は、次のとおりとします。

メッセージデータ保存用:

項目	値
メッセージタイプ	message
データセット	sample
テーブル	messages
スキーマ	フィールド名 データ型 モード date TIMESTAMP REQUIRED name STRING REQUIRED message STRING NULLABLE
テーブル分割	dateフィールドを使って、日ごとに分割する

温度データ保存用:

項目	値
メッセージタイプ	temperature
データセット	sample
テーブル	temperatures
スキーマ	フィールド名 データ型 モード date TIMESTAMP REQUIRED name STRING REQUIRED temperature FLOAT NULLABLE
テーブル分割	dateフィールドを使って、日ごとに分割する

それでは、これらの情報を元に、以下の内容でデータバケットを作成します。

画面	項目	内容
データバケット作成	タイプ選択	「メッセージ受信タイプ」を選択します。
	名前	名前は自由に設定してください。
GCPサービスアカウント設定（セルフサービスプランのみ）	GCPサービスアカウント選択	GCPサービスアカウントを選択します。
エントリーポイント設定	オプション設定	デフォルトのままとします。
プロセス設定	オプション設定	デフォルトのままとします。
ストレージ設定	保存先	「作成するデータバケットの仕様」記載の「メッセージデータ保存用」と「温度データ保存用」を追加します。

ここでは、データバケットへデータを送る方法をデバイスの代わりにPCを使って、データバケットへデータを送ります。PCからデータバケットへデータを送るには、Unix系のcurlコマンドを使うと便利です。

今回、データバケット接続情報とデバイスから送るデータの内容は、次のとおりとします。

データバケットへの接続情報:

項目	値
エントリーポイントURL	https://magellan-iot-*****-dot-magellan-iot-sample.appspot.com
APIトークン	*****

1つ目のデータ:

項目	名前	値
メッセージタイプ	"type"	"message"
メッセージを送信する日時	"date"	1473642000 (2016/09/12 10:00)
メッセージを送信するデバイス名	"name"	"device_001"
メッセージ	"message"	"hello"

2つ目のデータ:

項目	名前	値
メッセージタイプ	"type"	"temperature"
温度を送信する日時	"date"	1473642600 (2016/09/12 10:10)
温度を送信するデバイス名	"name"	"device_fukuoka_001"
温度	"temperature"	24.5

curlコマンドを使ったデータ送信は次のとおりです。

1つ目のデータ送信:

curl --data '{"api_token":"*****","logs": [{"type": "message","attributes": {"date": 1473642000,"name": "device_001","message": "hello"}}]}' https://magellan-iot-*****-dot-magellan-iot-sample.appspot.com/

2つ目のデータ送信:

curl --data '{"api_token":"*****","logs": [{"type": "temperature","attributes": {"date": 1473642600,"name": "device_fukuoka_001","temperature": 24.5}}]}' https://magellan-iot-*****-dot-magellan-iot-sample.appspot.com/

なお、次のように、2つのデータをまとめて送ることもできます。

curl --data '{"api_token":"*****","logs": [{"type": "message","attributes": {"date": 1473642000,"name": "device_001","message": "hello"}},{"type": "temperature","attributes": {"date": 1473642600,"name": "device_fukuoka_001","temperature": 24.5}}]}' https://magellan-iot-*****-dot-magellan-iot-sample.appspot.com/

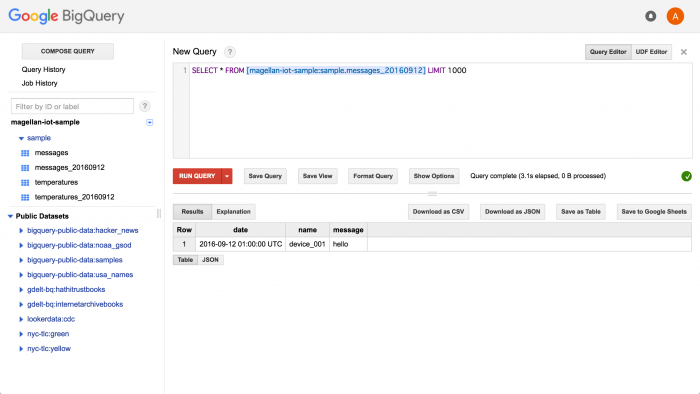

結果は、BigQueryの画面で確認します。

メッセージデータ:

温度データ:
